产品简介

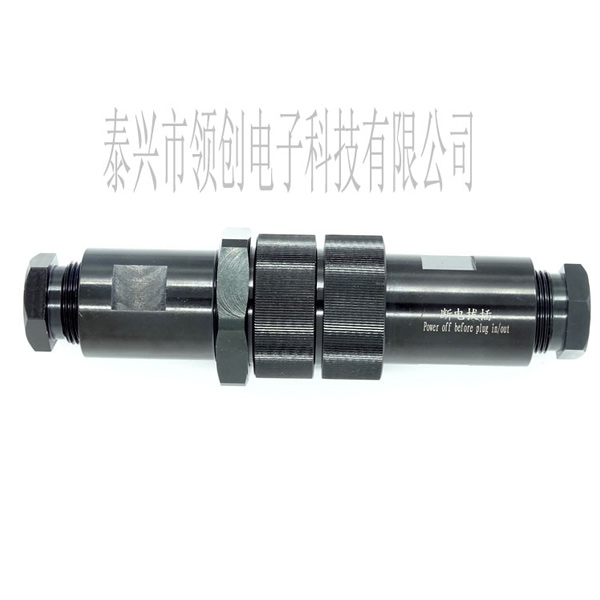

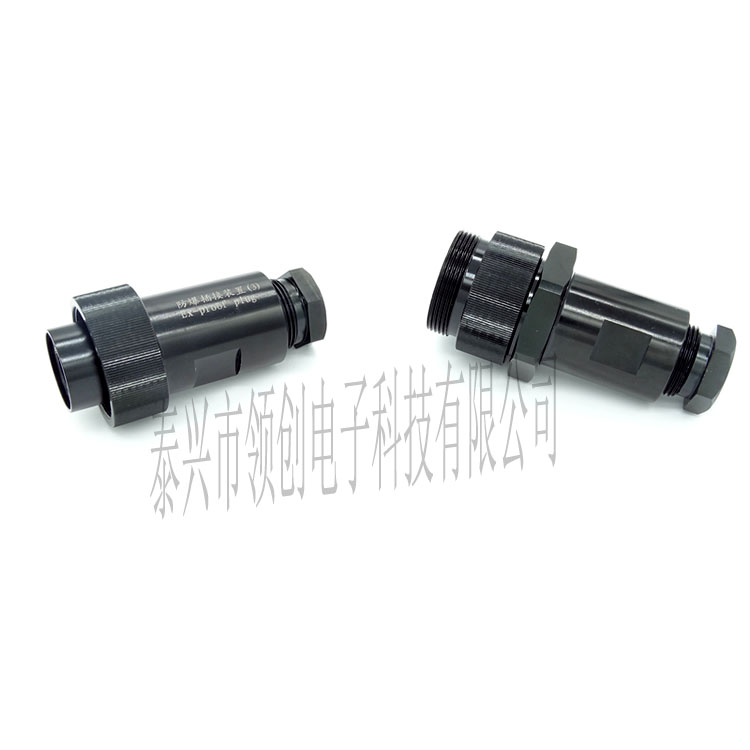

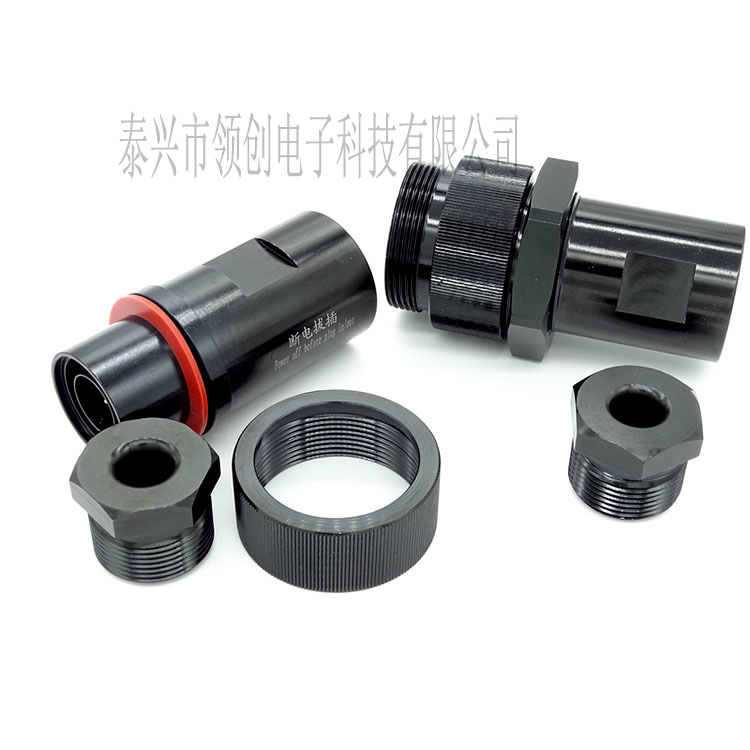

Exn系列无火花防爆连接器为耐环境性防爆连接器，主要应用于有危险区域2区电控系统、辅助动力系统、井电系统等动力和信号传输。

●适用于潮湿、雨淋等恶劣环境下的设备与电缆之间的电气连接

●IP67防护等级

●插头、插座既可装针，也可装孔，接触件可取卸

●防爆标志为无火花型(Ex nAⅡT4 Gc)，依据标准GB3836.1-2010，GB3836.8-2003

●插座安装方式：移动式，固定式

●接触件与导线的端接形式：压接

 使用环境及主要技术特征：

环境性能

环境温度      -55℃~ +60℃

相对湿度      90%~95%

防护等级     IP67（安装部分客户保证）

防爆区域    2区场所使用，含有T4温度组别的IIA类爆炸性气体的环境。

机械性能

外壳材料     高强度铝合金、不锈钢316L

绝 缘 体     热塑性材料

密封胶圈     阻燃橡胶

接触件材料   铜合金镀金

机械寿命      500次

防爆等级     Ex nA IIA T4 Gc

电气性能

接触件规格：

型号命名

插头型号命名    CH   FBY   5   T    K    P

创航连接器

系列主称

接触件芯数      详见接点排列

插头标记    T-插头

接触件类型  JL-压接插针    KL-压接插孔

连接器形式   P 焊接屏蔽胶封

键位     N-正常键位（可不标注）； W、X、Y、Z-变键位

插座型号命名    CH   FBY   5   Z   J    P

创航连接器

系列主称

接触件芯数      详见接点排列

插座标记    Z-插座

接触件类型  JL-压接插针    KL-压接插孔

连接器形式   P 焊接屏蔽胶封

键位     N-正常键位（可不标注）；W、X、Y、Z -变键位

压接式型谱
