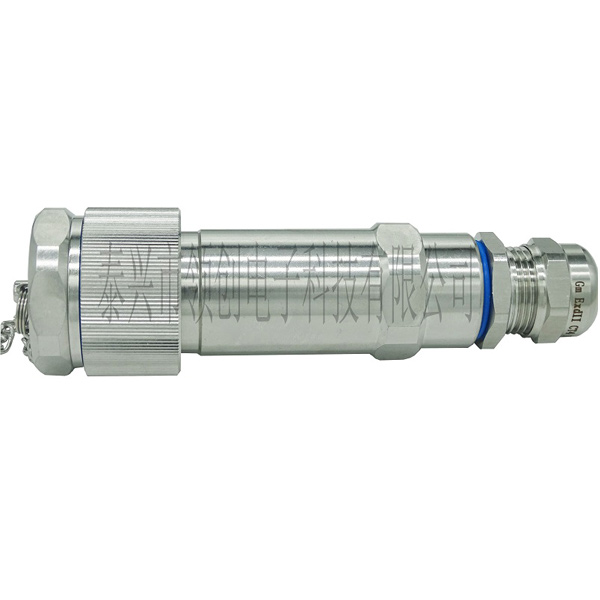

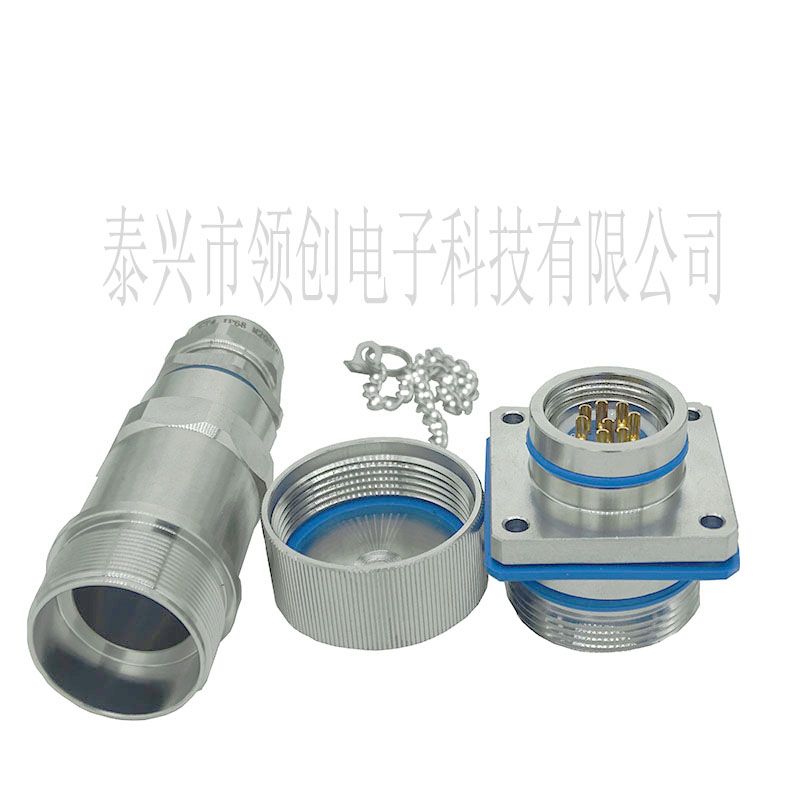

Exd系列隔爆型防水防爆连接器为耐环境性隔爆连接器，主要应用于有爆炸性危险气体及其他有防尘防水要求的场合。在石油钻井领域动力传输方面有广泛应用。
●适用于潮湿、浸水等恶劣环境下的设备与电缆之间的电气连接
●符合GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》
●GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳：“d”保护的设备》
●IP67防护等级
●插头插座端接方式可为焊接，也可为压接，由用户自己决定
●插头、插座既可装针，也可装孔，接触件可取卸
●螺纹式快速连接
●五种识别键位
●插座安装方式有方盘式，移动式
使用环境及主要技术特征：
环境性能
环境温度 -55℃~ +60℃
相对湿度 90%~95%
防护等级 IP67（安装部分客户保证）
防爆区域 1区和2区场所使用含有T4温度组别的IIA、IIB、IIC类爆炸性气体的环境。
机械性能
外壳材料 不锈钢316L
绝 缘 体 热塑性材料
密封胶圈 阻燃橡胶
接触件材料 铜合金镀金
机械寿命 500次
防爆等级 Ex d IIC T4 Gc
电气性能
额定工作电压：
绝缘电阻：不小于5000MΩ（常温） | 耐电压：
|
接触件规格：
接触件规格mm | 额定工作电流A | 接触电阻mΩ | 焊线杯内径mm |
Φ0.8 | 3A | ≤7 | Φ1 |
Φ1 | 5A | ≤5 | Φ1.3 |
Φ1.5 | 10A | ≤3 | Φ1.7 |
Φ2.5 | 25A | ≤1.5 | Φ2.5 |
Φ3 | 40A | ≤0.75 | Φ3 |
